一、概述

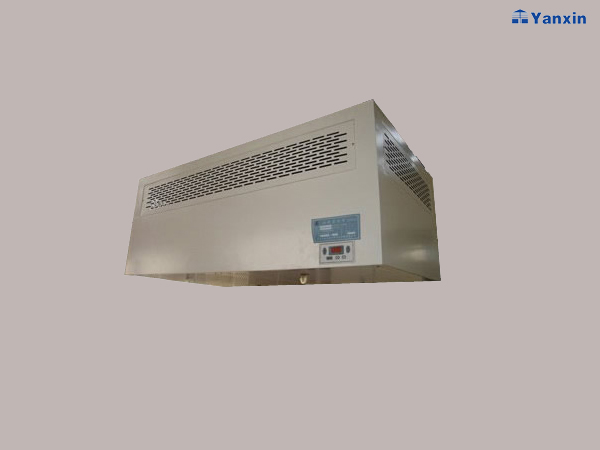

洁净层流罩是一种可提供局部洁净环境的空气净化单元,可灵活的安装在需要高洁净度的工艺点上方，洁净层流罩可以单个使用，也可多个组合成带状洁净区域。洁净层流罩是将空气以一定的风速通过高效过滤器后，形成均流层，使洁净空气流形成垂直单向气流，从而保证了工作区域内达到工艺要求的洁净度，送入工作区域。洁净层流罩有内置风机和外置风机两种，安装方式可分为吊顶安装和落地安装，客户可根据需求选择合适的洁净层流罩。
二、结构

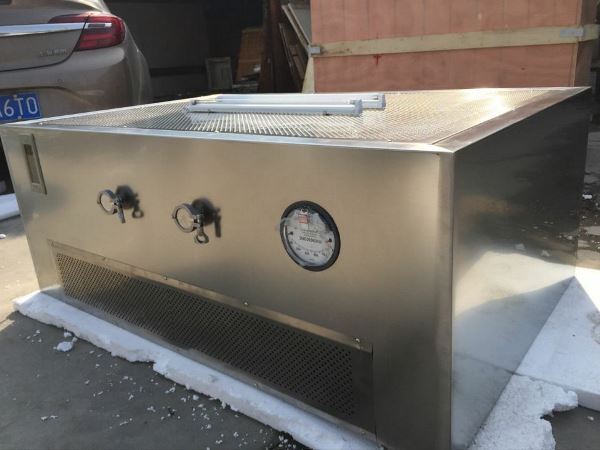

洁净层流罩箱体多采用SUS材质或烤漆板进行折弯焊接而成，内部安装国产货进口专用风机,配合液槽高效过器，不仅可达到工艺需求的洁净度，而且还可以通过 PAO/DOP测试，箱体拼接处采用满焊处理，彻底的避免了空气泄漏的舟险。箱体周围可根据客户需求悬挂PVC软帘或是安装有机玻璃围挡，进而更好的保护工作区域气流不受外界干扰以达到工艺要求。
三、产品特点
1、结构简单，美现，性能稳定。
2、尺寸灵活，可以根据客户实际需求定做适合尺寸的洁净层流罩，且安装方便。

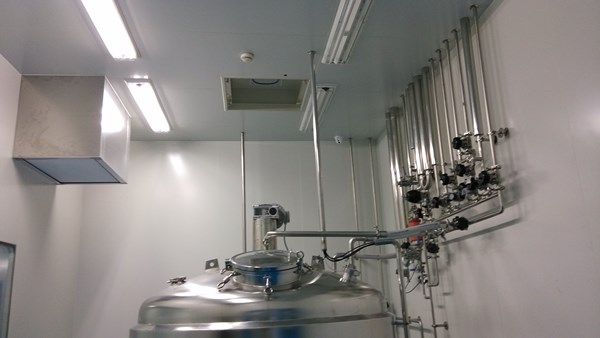

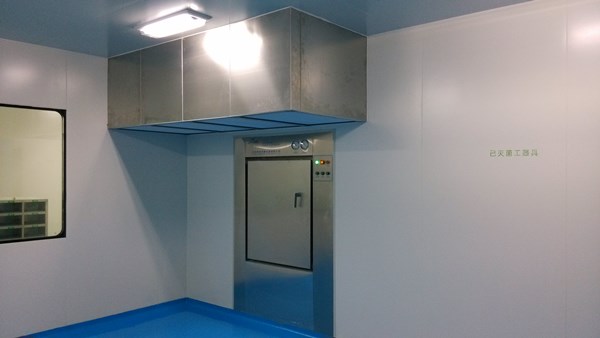

3、洁净层流罩可以吊装也可以落地安装，可以配合多种设备使用，适用范围非常广
4、回风方式可分为侧面回风或顶部回风。安装于房间内部时气流完全内循环，不会影响整
个房间的气压。
5、设备上安装压差表可时时监测高效过滤器的使用情况
6、DOP测试接口用于液槽高效过滤器的完整性测试。
二、技术参数Technical data
|
型号Model |
RDX-CLZ-W-L-H |
|
内部尺寸Internaldimension |
箱体（W-100）*（L-100）*H |
|
外形尺寸External dimension |
W*L*H（尺寸定做） |
|
洁净级别 Cleanliness grade |
Class A 级 |
|
出风速 Air- out speed |
0.36-0.54m/s |
|
噪音Noise |
<65dB（A计权） |
|
照度Illuminance |
300LX（出风面下1米平面处） |
|
高效 High efficiency |
自净传递窗配H14高效过滤器（99.995%-99.999%@0.3μm） |
|
箱体材质 Box material |
SUS304或钢板烤漆 SUS304 or power coating galvanized iron plate |
|
工作温度Operating temperature |
16-33℃ |
|
相对温度Relative humidity
|
30-85%RH |
|
控制方式 Control method |
PLC控制或档位调节PLC control or grade place adjust |
|
电源Power Source |
220V/50Hz 单相 |
