止回阀

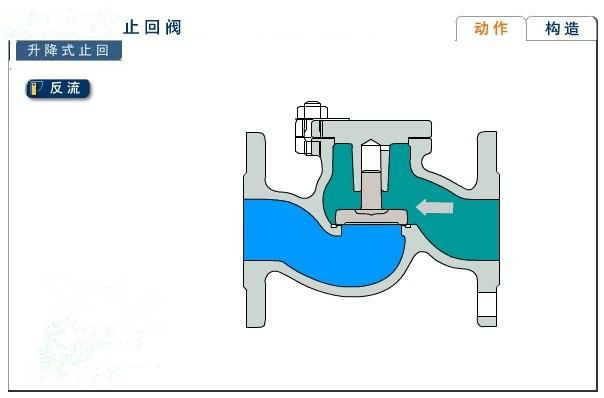

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似，仅缺少带动阀瓣的阀杆。介质从进口端(下侧）流入，从出口端（上侧）流出。当进口压力大于阀瓣重量及其流动阻力之和时，阀门被开启。反之，介质倒流时阀门则关闭。旋启式止回阀有一个斜置并能绕轴旋转的阀瓣，工作原理与升降式止回阀相似。止回阀常用作抽水装置的底阀，可以阻止水的回流。止固阀与截止阀组合使用，可起到安全隔离的作用。缺点是阻力大，关闭时密封性差。
分类
启闭件靠介质流动的力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构分类
按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种：

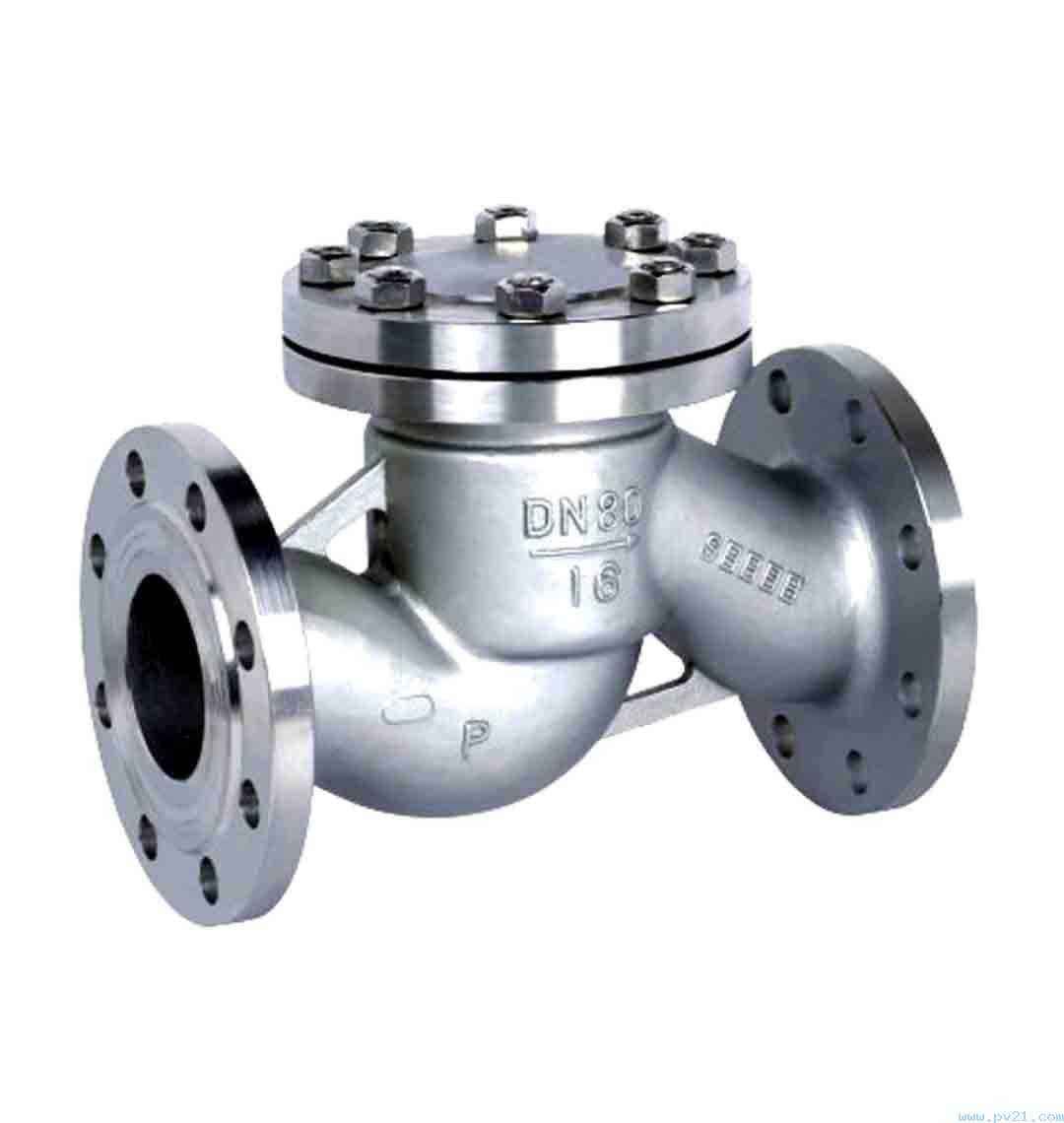

1.升降式止回阀分为立式和卧式两种。

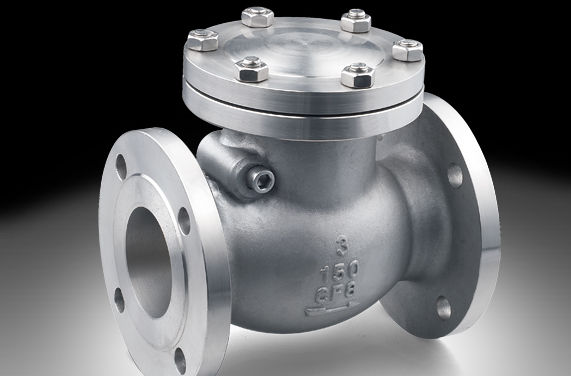

2.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
3.蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。
材质分类
1.铸铁止回阀
2.黄铜止回阀
3.不锈钢止回阀
4.碳钢止回阀
5.锻钢止回阀
功能分类
1.DRVZ静音式止回阀
2.DRVG静音式止回阀
3.NRVR静音式止回阀
4.SFCV橡胶瓣逆止阀
5.DDCV双瓣逆止阀
止回阀性能参数
|
阀体材料
|
公称压力
(MPa) |
工作温度
(℃) |
适用介质
|
|
|
碳 钢
|
1．6-6．4
|
≤425
|
水、油品、蒸汽
|
|
|
10．0、16．0
|
≤450
|
/
|
||
|
不锈钢
|
P
|
≤200
|
硝酸类
|
|
|
R
|
/
|
/
|
醋酸类
|
|
|
铬镍钛
耐热钢
|
PI
|
1．6-6．4
|
≤550
|
石油、石油产品
|
|
铬钼钢
|
1．6-16．0
|
≤550
|
油
|
|
|
称压力
PN |
公称通径
DN |
主要连接尺寸
|
外形
尺寸 |
||||||||
|
L
|
D
|
D 1
|
D 2
|
D 6
|
b
|
f
|
f 1
|
Z-φd
|
H
|
||
|
1.6MPa
|
40
|
200
|
145
|
110
|
85
|
-
|
16
|
2
|
-
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
-
|
16
|
2
|
-
|
4-18
|
105
|
|
|
65
|
290
|
180
|
140
|
120
|
-
|
18
|
2
|
-
|
4-18
|
120
|
|
|
80
|
310
|
195
|
165
|
135
|
-
|
20
|
3
|
-
|
8-18
|
130
|
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
3
|
-
|
8-18
|
140
|
|
|
125
|
400
|
245
|
210
|
185
|
-
|
22
|
3
|
-
|
8-12
|
155
|
|
|
150
|
480
|
280
|
240
|
210
|
-
|
24
|
3
|
-
|
8-23
|
180
|
|
|
200
|
600
|
335
|
295
|
265
|
-
|
26
|
3
|
-
|
12-23
|
215
|
|
